Sensores de corriente

Serie CSNF

Corriente nominal de 100 A. Rangos de corriente de detección de ±150 A, ±180 A, ±200 A. Tiempo de respuesta < 0.5 μs. Precisión de ±0.5%

Overview
CSNF Series

La serie CSN de sensores de corriente de lazo cerrado se basa en los principios de los efectos Hall y magnetorresistivo, y el método de flujo magnético cero (sistema de retroalimentación). El flujo magnético en el núcleo del sensor se controla constantemente a cero.

La cantidad de corriente requerida para equilibrar el flujo cero es la medida de la corriente primaria que fluye a través del conductor multiplicada por la proporción de los bobinados primario y secundario.

Esta corriente de lazo cerrado es la salida del dispositivo y presenta una imagen de la corriente primaria reducida en la cantidad de vueltas secundarias en cualquier momento dado. Esta corriente puede expresarse como voltaje pasándola por una resistencia.

Manuals and Guides
Name
Description
File Size
Date
Size
Current Sensors Range Guide
application/pdf 6.81 MB
10/26/2022
6.81 MB
Name
Description
File Size
Date
Size
Current Sensors Range Guide
application/pdf 6.81 MB
10/26/2022
6.81 MB
Showing 1 to 4 of 4 parts
Product Number
Part Number
Description
Leaf Category
Thumbnail

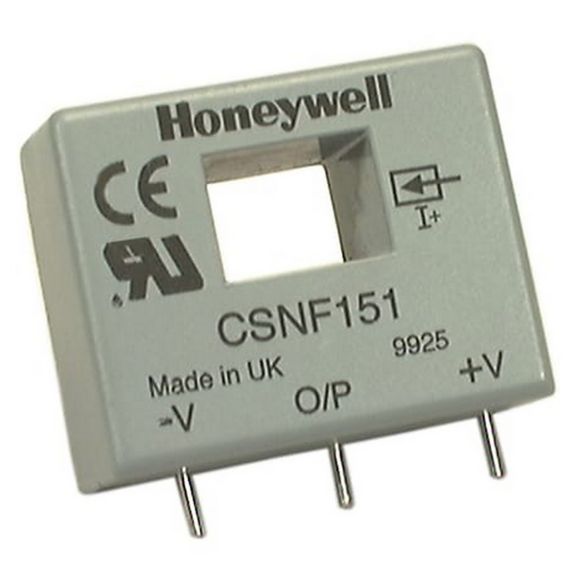

CSNF151
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-csnf151-440-ciid-160940-1
CSNF151
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-csnf151-440-ciid-160940-1
CSNF161
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-csnf151-440-ciid-160940-1
CSNF161
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-csnf151-440-ciid-160940-1
CSNF161-002
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-csnf151-440-ciid-160940-1
CSNF161-002
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-csnf151-440-ciid-160940-1
CSNF661
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-csnf151-440-ciid-160940-1
CSNF661
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-csnf151-440-ciid-160940-1
