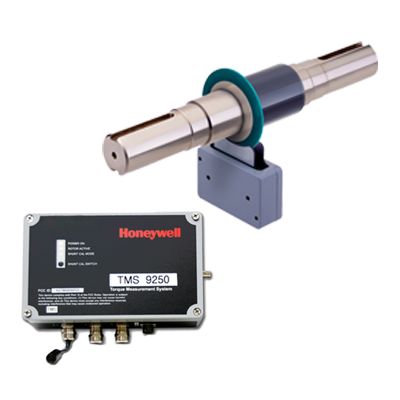

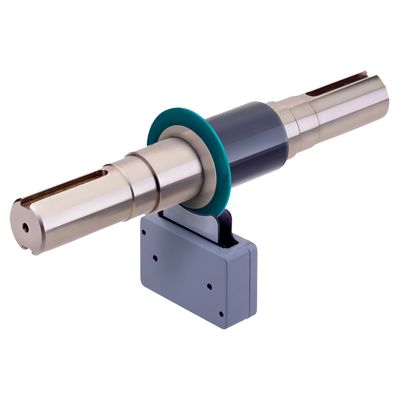

扭矩传感器
TMS9250
数字遥测、非接触式。整体系统精度：0.05% FSS。兼容DIN 配对法兰。高扭转钢度
Please sign in to access more documents
Once signed in, you may be able to access additional documents for your account.
Overview
全新 TMS 9250 数字遥测旋转扭矩测量系统有多个不同配置可选，满足特定扭矩测量应用的需求。TMS 9250 基于霍尼韦尔成熟的 TMS 数字扭矩平台，可提供：
- 真实扭矩测量 - 霍尼韦尔 TMS 9250 系列采用非接触式数字遥测设计，通过提高分辨率和消除机械干扰来增强数据获取完整性；因此能更准确地指示实际扭矩。
- 灵活的模块化设计 - 霍尼韦尔模块化设计轻松调整或定制，适应多种不同类型的测试台，满足特定测试应用要求。
- 安装、设置和操作简便 - TMS 9250 构造紧凑，可通过快接接头快速调试。支持通过软件系统轻松设置参数，允许您即时做出测试参数调整。
- 长期可靠性 - 霍尼韦尔 TMS 9250 系列采用非接触式设计和数字遥测解决方案，彻底消除了摩擦（接触），并降低了维护需求。
- 符合 FCC/CE 认证 EMC 标准 - TMS 9250 符合 RF 发射安全标准的所有监管法规，不会干扰其他设备。
Specifications
Others
- UNSPSC 商品
- 力传感器或扭矩传感器
- 扭矩类型
- 数字遥测 - 非接触
- 订购代码
- 92511-100FTLBS、1AE、56J、61A
- 92511-100NM、1AE、56J、61A
- 92511-200NM、1AE、56J、61A
- 92511-50FTLBS、1AE、56J、61A
- 92512-250FTLBS、1AE、56J、61A
- 92512-300NM、1AE、56J、61A
- 92512-500FTLBS、1AE、56J、61A
- 92512-500NM、1AE、56J、61A
- 92513-1KFTLBS、1AE、56J、61A
- 92513-1KNM、1AE、56J、61A
- 92513-2KNM、1AE、56J、61A
- 92514-2KFTLBS、1AE、56J、61A
- 92514-3KFTLBS、1AE、56J、61A
- 92514-3KNM、1AE、56J、61A
- 92515-4KFTLBS、1AE、56J、61A
- 92515-5KNM、1AE、56J、61A
- 92516-10KNM、1AE、56J、61A
- 92516-8KFTLBS、1AE、56J、61A
- 温度效应，（零点）
- ±0.003% FS/°F
- 温度影响（输出）
- ±0.003% FS/°F
- 扭转刚度
- 13,000,000 lb-in/rad
- 1470 kNm/rad
- 2,750,000 lb-in/rad
- 205,000,000 lb-in/rad
- 23000 kNm/rad
- 311 kNm/rad
- 35,000,000 lb-in/rad
- 395,000 lb-in/rad
- 3950 kNm/rad
- 5,500,000 lb-in/rad
- 621 kNm/rad
- 80,000,000 lb-in/rad
- 867,000 lb-in/rad
- 9000 kNm/rad
- 98 kNm/rad
- 产品尺寸
- Ø106,7 mm [Ø4.2 英寸]
- Ø132.1 mm [Ø5.2 英寸]
- Ø162.6 mm [Ø6.4 英寸]
- Ø190,5 mm [Ø7.5 英寸]
- Ø221 mm [Ø8.7 英寸]
- Ø266.7 mm [Ø10.5 英寸]
- 过载
- 100 lb-ft
- 10k Nm
- 16k ft-lb
- 1k Nm
- 1k lb-ft
- 200 Nm
- 200 lb-ft
- 20k Nm
- 2K Nm
- 2k lb-ft
- 400 Nm
- 4k Nm
- 4k ft-lb
- 500 lb-ft
- 600 Nm
- 6k Nm
- 6k ft-lb
- 8k ft-lb
- 系列名称
- TMS9250
- 产品
- 92511-100
- 92511-100NM
- 92511-200NM
- 92511-50
- 92512-250
- 92512-300NM
- 92512-500
- 92512-500NM
- 92513-1K
- 92513-1KNM
- 92513-2KNM
- 92514-2K
- 92514-3K
- 92514-3KNM
- 92515-4K
- 92515-5KNM
- 92516-10KNM
- 92516-8K
- UNSPSC 代码
- 41111934
- 输出
- 电压 ±10 Vdc，正弦频率输出
- 速度评定
- 12000 rpm
- 14000 rpm
- 16000 rpm
- 18000 rpm
- 20000 rpm
- 8000 rpm
- 温度（补偿）
- 5°C 至 75°C [40°F 至 170°F]（传感器和 CCM）
- 温度（工作）
- -40°C 至 85°C [-40°F 至 185°F]（传感器和 CCM）
- 扭矩范围
- 100 Nm
- 100 ft-lb
- 1000 Nm
- 1000 ft-lb
- 10000 Nm
- 200 Nm
- 2000 Nm
- 2000 ft-lb
- 250 ft-lb
- 300 Nm
- 3000 Nm
- 3000 ft-lb
- 4000 ft-lb
- 50 ft-lb
- 500 Nm
- 500 ft-lb
- 5000 Nm
- 8000 ft-lb
- 转动惯量
- 0.0002 kg-m2
- 0.001 kg-m2
- 0.001 lb-in-sec2
- 0.002 lb-in-sec2
- 0.006 kg-m2
- 0.009 lb-in-sec2
- 0.015 kg-m2
- 0.029 kg-m2
- 0.05 lb-in-sec2
- 0.094 kg-m2
- 0.13 lb-in-sec2
- 0.26 lb-in-sec2
- 0.83 lb-in-sec2
- 精度
- 系统读取 0.05% FS 典型值
- 机构认证和标准
- 通过 FCC、CE 认证，符合所有电磁兼容性发射和磁化率标准
- 显示分辨率
- 模拟至数字（A/D）频率，24 位（0.01% FS）；正常模式频率，16 位（0.01% FS）
- 上升时间
- 30-45 分钟（预热时间）
Others
- UNSPSC 商品
- 力传感器或扭矩传感器
- 扭矩类型
- 数字遥测 - 非接触
- 订购代码
- 92511-100FTLBS、1AE、56J、61A
- 92511-100NM、1AE、56J、61A
- 92511-200NM、1AE、56J、61A
- 92511-50FTLBS、1AE、56J、61A
- 92512-250FTLBS、1AE、56J、61A
- 92512-300NM、1AE、56J、61A
- 92512-500FTLBS、1AE、56J、61A
- 92512-500NM、1AE、56J、61A
- 92513-1KFTLBS、1AE、56J、61A
- 92513-1KNM、1AE、56J、61A
- 92513-2KNM、1AE、56J、61A
- 92514-2KFTLBS、1AE、56J、61A
- 92514-3KFTLBS、1AE、56J、61A
- 92514-3KNM、1AE、56J、61A
- 92515-4KFTLBS、1AE、56J、61A
- 92515-5KNM、1AE、56J、61A
- 92516-10KNM、1AE、56J、61A
- 92516-8KFTLBS、1AE、56J、61A
- 温度效应，（零点）
- ±0.003% FS/°F
- 温度影响（输出）
- ±0.003% FS/°F
- 扭转刚度
- 13,000,000 lb-in/rad
- 1470 kNm/rad
- 2,750,000 lb-in/rad
- 205,000,000 lb-in/rad
- 23000 kNm/rad
- 311 kNm/rad
- 35,000,000 lb-in/rad
- 395,000 lb-in/rad
- 3950 kNm/rad
- 5,500,000 lb-in/rad
- 621 kNm/rad
- 80,000,000 lb-in/rad
- 867,000 lb-in/rad
- 9000 kNm/rad
- 98 kNm/rad
- 产品尺寸
- Ø106,7 mm [Ø4.2 英寸]
- Ø132.1 mm [Ø5.2 英寸]
- Ø162.6 mm [Ø6.4 英寸]
- Ø190,5 mm [Ø7.5 英寸]
- Ø221 mm [Ø8.7 英寸]
- Ø266.7 mm [Ø10.5 英寸]
- 过载
- 100 lb-ft
- 10k Nm
- 16k ft-lb
- 1k Nm
- 1k lb-ft
- 200 Nm
- 200 lb-ft
- 20k Nm
- 2K Nm
- 2k lb-ft
- 400 Nm
- 4k Nm
- 4k ft-lb
- 500 lb-ft
- 600 Nm
- 6k Nm
- 6k ft-lb
- 8k ft-lb
- 系列名称
- TMS9250
- 产品
- 92511-100
- 92511-100NM
- 92511-200NM
- 92511-50
- 92512-250
- 92512-300NM
- 92512-500
- 92512-500NM
- 92513-1K
- 92513-1KNM
- 92513-2KNM
- 92514-2K
- 92514-3K
- 92514-3KNM
- 92515-4K
- 92515-5KNM
- 92516-10KNM
- 92516-8K
- UNSPSC 代码
- 41111934
- 输出
- 电压 ±10 Vdc，正弦频率输出
- 速度评定
- 12000 rpm
- 14000 rpm
- 16000 rpm
- 18000 rpm
- 20000 rpm
- 8000 rpm
- 温度（补偿）
- 5°C 至 75°C [40°F 至 170°F]（传感器和 CCM）
- 温度（工作）
- -40°C 至 85°C [-40°F 至 185°F]（传感器和 CCM）
- 扭矩范围
- 100 Nm
- 100 ft-lb
- 1000 Nm
- 1000 ft-lb
- 10000 Nm
- 200 Nm
- 2000 Nm
- 2000 ft-lb
- 250 ft-lb
- 300 Nm
- 3000 Nm
- 3000 ft-lb
- 4000 ft-lb
- 50 ft-lb
- 500 Nm
- 500 ft-lb
- 5000 Nm
- 8000 ft-lb
- 转动惯量
- 0.0002 kg-m2
- 0.001 kg-m2
- 0.001 lb-in-sec2
- 0.002 lb-in-sec2
- 0.006 kg-m2
- 0.009 lb-in-sec2
- 0.015 kg-m2
- 0.029 kg-m2
- 0.05 lb-in-sec2
- 0.094 kg-m2
- 0.13 lb-in-sec2
- 0.26 lb-in-sec2
- 0.83 lb-in-sec2
- 精度
- 系统读取 0.05% FS 典型值
- 机构认证和标准
- 通过 FCC、CE 认证，符合所有电磁兼容性发射和磁化率标准
- 显示分辨率
- 模拟至数字（A/D）频率，24 位（0.01% FS）；正常模式频率，16 位（0.01% FS）
- 上升时间
- 30-45 分钟（预热时间）
- UNSPSC 商品 : 力传感器或扭矩传感器
- 扭矩类型 : 数字遥测 - 非接触
- 订购代码 : 92511-100FTLBS、1AE、56J、61A|92511-100NM、1AE、56J、61A|92511-200NM、1AE、56J、61A|92511-50FTLBS、1AE、56J、61A|92512-250FTLBS、1AE、56J、61A|92512-300NM、1AE、56J、61A|92512-500FTLBS、1AE、56J、61A|92512-500NM、1AE、56J、61A|92513-1KFTLBS、1AE、56J、61A|92513-1KNM、1AE、56J、61A|92513-2KNM、1AE、56J、61A|92514-2KFTLBS、1AE、56J、61A|92514-3KFTLBS、1AE、56J、61A|92514-3KNM、1AE、56J、61A|92515-4KFTLBS、1AE、56J、61A|92515-5KNM、1AE、56J、61A|92516-10KNM、1AE、56J、61A|92516-8KFTLBS、1AE、56J、61A
- 温度效应，（零点） : ±0.003% FS/°F
- 温度影响（输出） : ±0.003% FS/°F
- 扭转刚度 : 13,000,000 lb-in/rad|1470 kNm/rad|2,750,000 lb-in/rad|205,000,000 lb-in/rad|23000 kNm/rad|311 kNm/rad|35,000,000 lb-in/rad|395,000 lb-in/rad|3950 kNm/rad|5,500,000 lb-in/rad|621 kNm/rad|80,000,000 lb-in/rad|867,000 lb-in/rad|9000 kNm/rad|98 kNm/rad
- 产品尺寸 : Ø106,7 mm [Ø4.2 英寸]|Ø132.1 mm [Ø5.2 英寸]|Ø162.6 mm [Ø6.4 英寸]|Ø190,5 mm [Ø7.5 英寸]|Ø221 mm [Ø8.7 英寸]|Ø266.7 mm [Ø10.5 英寸]
- 过载 : 100 lb-ft|10k Nm|16k ft-lb|1k Nm|1k lb-ft|200 Nm|200 lb-ft|20k Nm|2K Nm|2k lb-ft|400 Nm|4k Nm|4k ft-lb|500 lb-ft|600 Nm|6k Nm|6k ft-lb|8k ft-lb
- 系列名称 : TMS9250
- 产品 : 92511-100|92511-100NM|92511-200NM|92511-50|92512-250|92512-300NM|92512-500|92512-500NM|92513-1K|92513-1KNM|92513-2KNM|92514-2K|92514-3K|92514-3KNM|92515-4K|92515-5KNM|92516-10KNM|92516-8K
- UNSPSC 代码 : 41111934
- 输出 : 电压 ±10 Vdc，正弦频率输出
- 速度评定 : 12000 rpm|14000 rpm|16000 rpm|18000 rpm|20000 rpm|8000 rpm
- 温度（补偿） : 5°C 至 75°C [40°F 至 170°F]（传感器和 CCM）
- 温度（工作） : -40°C 至 85°C [-40°F 至 185°F]（传感器和 CCM）
- 扭矩范围 : 100 Nm|100 ft-lb|1000 Nm|1000 ft-lb|10000 Nm|200 Nm|2000 Nm|2000 ft-lb|250 ft-lb|300 Nm|3000 Nm|3000 ft-lb|4000 ft-lb|50 ft-lb|500 Nm|500 ft-lb|5000 Nm|8000 ft-lb
- 转动惯量 : 0.0002 kg-m2|0.001 kg-m2|0.001 lb-in-sec2|0.002 lb-in-sec2|0.006 kg-m2|0.009 lb-in-sec2|0.015 kg-m2|0.029 kg-m2|0.05 lb-in-sec2|0.094 kg-m2|0.13 lb-in-sec2|0.26 lb-in-sec2|0.83 lb-in-sec2
- 精度 : 系统读取 0.05% FS 典型值
- 机构认证和标准 : 通过 FCC、CE 认证，符合所有电磁兼容性发射和磁化率标准
- 显示分辨率 : 模拟至数字（A/D）频率，24 位（0.01% FS）；正常模式频率，16 位（0.01% FS）
- 上升时间 : 30-45 分钟（预热时间）
