フローセンサ
AWM700シリーズ
補償済み 200 SLPM、±300 SLPM アナログ出力
Please sign in to access more documents
Once signed in, you may be able to access additional documents for your account.
製品概要

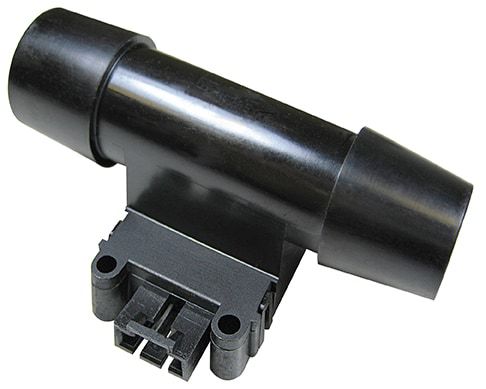

AWM700シリーズ Microbridgeマスエアフローセンサは、特別に設計されたバイパスフローハウジングを備えており、インライン流量測定を提供します。これらのセンサは、通常1インチHOの圧力降下を誘発しながら、最大毎分200標準リットル（SLPM）のフローを測定します。AWM700は、小型パッケージで高流量レンジ機能を備えています。
センサはの応答時間は6ミリ秒、10 Vdc電源を必要としますが、消費電力はわずか60 mWです。コンパクトなプラスティックパッケージは、パフォーマンスを損なうことなく、25 psiの過圧に耐えることができます。スナップイン型のAMP互換コネクタは、信頼性の高い接続を提供します。
また、ポータブル機器やバッテリ駆動アプリケーションで使用にも適しています。AWM700シリーズセンサは、実証済みの信頼性、高精度に加え、医療用人口呼吸器マーケットや医療および分析機器のアプリケーション用の精密な動作特性を備えています。
長時間に渡り精度を維持できるため、再キャリブレーションの必要性を低減します。AWM700センサ回路は、増幅および温度補正を行います。
注意：製品破損
AWMシリーズMicrobridgeマスエアフローセンサは液体流量の検知用ではないため、液体がセンサを通過すると損傷を受ける可能性があります。
