LVDT
モデル VL7A
AC-AC ロング ストローク変位トランスデューサ キャプティブ ガイド スプリングリターン電機子、範囲 ±0.5in～±3.0in F.S.非直線性：±0.25%
Please sign in to access more documents
Once signed in, you may be able to access additional documents for your account.
製品概要

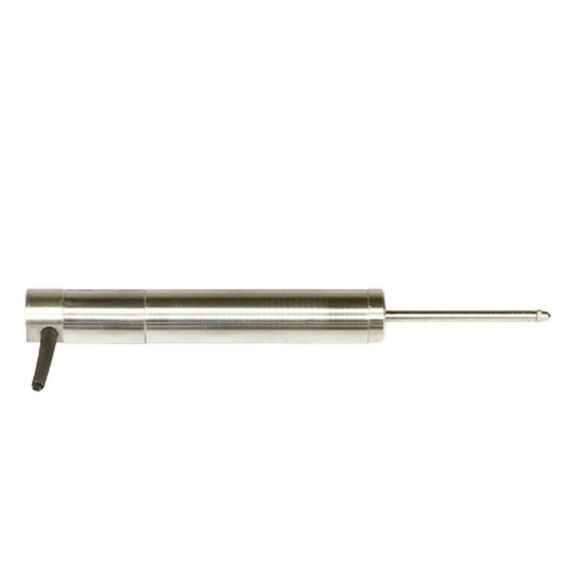

モデルVL7A AC-AC ロングストローク変位トランスデューサ、キャプティブガイド付きバネ復帰電機子付き、± 0.5～± 3.0inの範囲およびフルスケールの± 0.25%の精度。ストローク長さに応じて、2.4V RMS @ 3V RMS～4.8V RMS @ 3V RMSの範囲の出力。5V DC 較正済み電源または1V～7V RMSの許容可能な電源のいずれかかから動作できるものを供給。ユニットは、-58°F～+257°Fの温度で動作可能で、ステンレススチール本体で構成され、マルチコンダクタ遮蔽ケーブル付き。
機能
- 0.25%の非直線性
- ステンレススチール構造
- 範囲 12.7mm～76.2mm [0.5in～3.0in]
- 電気的雑音に対して電磁波耐性強化
- 無限分解能
- 動作範囲：-58°F～257°F（標準）
- バネ復帰電機子
- RoHS非準拠
