粒子センサ
HPMシリーズ
レーザーベースの光散乱粒子センシング PM1.0、PM2.5、PM4.0、PM10、6s未満の応答 UART 標準バージョンとコンパクトバージョン
Please sign in to access more documents
Once signed in, you may be able to access additional documents for your account.
製品概要
ハネウェルHPMシリーズ粒子状物質センサは、光散乱法を使用して粒子を検知、計測するレーザーベースのセンサです。検出濃度範囲は 0µg/m3～1,000µg/m3です。検出チャンバを通過した粒子をレーザー光源で照射します。粒子がレーザー光を通過すると、光が粒子を反映して、光検知器（フォトディテクタ）に記録されます。光は分析されて電気信号に変換され、粒子の濃度が計算されます。ハネウェル粒子センサは、所定の粒子濃縮範囲について粒子濃度情報を提供します。
お客様にとっての価値
- より正確でコスト効率の高い機能を実現します。 環境粒子をモニタリングまたは制御します。
- 10年の継続使用実績が証明する業界トップの長寿命
- 実証済みのEMCパフォーマンスにより、さまざまな厳しい産業環境で、より正確なパフォーマンスを実現できます 。
- 高速応答時間 <6 s allows the HPM Series to respond to environmental conditions in real time
- 高信頼性により過酷な環境での使用が可能
差別化
- 10年という長寿命により、安定した動作で継続使用が可能
- IEC61000安定した動作、±15%の精度に基づく実証済みのEMC性能（PM2.5）
機能
- レーザーベースの光散乱粒子センシング
- 濃度範囲：0µg/m3～1,000µg/m3
- 完全較正済み
- EMC: 重工業レベル IEC61000
- 応答時間：<6 s
- 供給電流：最大 80mA
- 出力信号：UART（ユニバーサル非同期レシーバ/トランスミッタ）
- PM2.5、PM10 出力（標準）：PM1.0、PM2.5、PM4.0、PM10（コンパクト）
- RoHS 準拠
- REACH準拠
アプリケーション例
- HVAC（商用および住宅用）
- 屋内の大気質モニター
- ハンディ型大気質モニター
- 空気清浄器（商用および住宅用）
- 自動車キャビンの空気清浄器
仕様
その他
- 保管温度
- -30°C～65°C [-22°F～149°F]
- -40°C～+85°C（-40°F～+185°F）
- 動作時間
- 10年
- 濃縮範囲
- 0μg/m<sup>3</sup>～1,000μg/m<sup>3</sup>
- 出力データ
- PM1.0<sup>μg/m3</sup>、PM2.5<sup>μg/m3</sup>、PM4.0<sup>μg/m3</sup>、PM10<sup>μg/m3</sup>
- PM2.5<sup>μg/m3</sup>、PM10<sup>μg/m3</sup>
- 精度
- 0μg/m<sup>3</sup>～1,000μg/m<sup>3</sup>で±15%（PM2.5）
- シリーズ名
- HPMシリーズ
- 検出
- PM1.0、PM2.5、PM4.0、PM10
- PM2.5、PM10
- 動作原理
- レーザー散乱
- 出力プロトコル
- UART
- 供給電圧
- 5V±0.2V
- パッケージタイプ
- コンパクト
- 基準
その他
- 保管温度
- -30°C～65°C [-22°F～149°F]
- -40°C～+85°C（-40°F～+185°F）
- 動作時間
- 10年
- 濃縮範囲
- 0μg/m<sup>3</sup>～1,000μg/m<sup>3</sup>
- 出力データ
- PM1.0<sup>μg/m3</sup>、PM2.5<sup>μg/m3</sup>、PM4.0<sup>μg/m3</sup>、PM10<sup>μg/m3</sup>
- PM2.5<sup>μg/m3</sup>、PM10<sup>μg/m3</sup>
- 精度
- 0μg/m<sup>3</sup>～1,000μg/m<sup>3</sup>で±15%（PM2.5）
- シリーズ名
- HPMシリーズ
- 検出
- PM1.0、PM2.5、PM4.0、PM10
- PM2.5、PM10
- 動作原理
- レーザー散乱
- 出力プロトコル
- UART
- 供給電圧
- 5V±0.2V
- パッケージタイプ
- コンパクト
- 基準
- 保管温度 : -30°C～65°C [-22°F～149°F]|-40°C～+85°C（-40°F～+185°F）
- 動作時間 : 10年
- 濃縮範囲 : 0μg/m3～1,000μg/m3
- 出力データ : PM1.0μg/m3、PM2.5μg/m3、PM4.0μg/m3、PM10μg/m3|PM2.5μg/m3、PM10μg/m3
- 精度 : 0μg/m3～1,000μg/m3で±15%（PM2.5）
- シリーズ名 : HPMシリーズ
- 検出 : PM1.0、PM2.5、PM4.0、PM10|PM2.5、PM10
- 動作原理 : レーザー散乱
- 出力プロトコル : UART
- 供給電圧 : 5V±0.2V
- パッケージタイプ : コンパクト|基準
データシート
名前
説明
ファイルサイズ
日付
サイズ
HPM Series Particulate Matter Sensors Datasheet
application/pdf 500.54 KB
6/1/2021
500.54 KB
ブローシャ―
名前
説明
ファイルサイズ
日付
サイズ
Controlling the Future with Technology
application/pdf 11.8 MB
3/7/2023
11.8 MB
アプリケーション・ノート
名前
説明
ファイルサイズ
日付
サイズ
売上表
名前
説明
ファイルサイズ
日付
サイズ
HPM Series Particulate Matter Sensors Sell Sheet
application/pdf 2.05 MB
5/24/2021
2.05 MB
製品写真
名前
説明
ファイルサイズ
日付
サイズ
その他
名前
説明
ファイルサイズ
日付
サイズ
HPM Series Particle Sensors FAQ
application/pdf 207.08 KB
5/24/2021
207.08 KB
名前
説明
ファイルサイズ
日付
サイズ
Controlling the Future with Technology
application/pdf 11.8 MB
3/7/2023
11.8 MB
HPM Series Particle Sensors FAQ
application/pdf 207.08 KB
5/24/2021
207.08 KB
HPM Series Particulate Matter Sensors Sell Sheet
application/pdf 2.05 MB
5/24/2021
2.05 MB
HPM Series Particulate Matter Sensors Datasheet
application/pdf 500.54 KB
6/1/2021
500.54 KB
名前
説明
ファイルサイズ
日付
サイズ
HPM Series Particulate Matter Sensors Datasheet
500.54 KB
6/1/2021
HPM Series Particulate Matter Sensors Sell Sheet
2.05 MB
5/24/2021
Product Number
お願いします サインインして、アカウントに基づいて購入可能な部品番号を表示します サインイン
Part Number
Description
Leaf Category
Thumbnail
Add to list
HAQSPA
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HAQSPA
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HAQSPA_R
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HAQSPA_R
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HPMA115C0-001
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HPMA115C0-001
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HPMA115C0-002
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HPMA115C0-002
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892

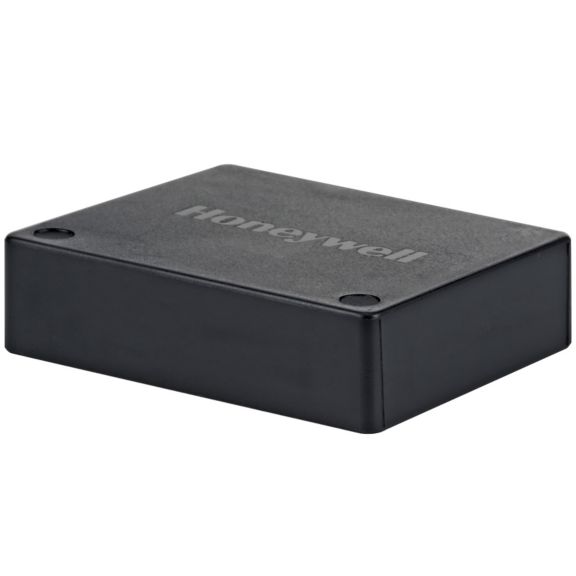

HPMA115C0-003
COMPACT THREE CHANEL SAME SIDE
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HPMA115C0-003
COMPACT THREE CHANEL SAME SIDE
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892

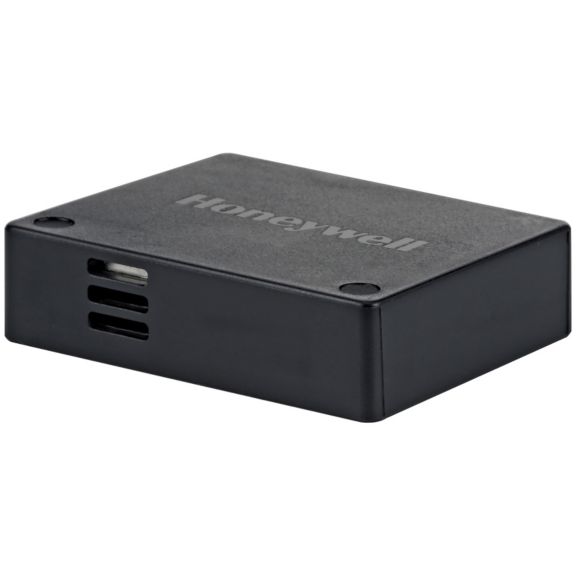

HPMA115C0-004
COMPACT THREE CHANEL OPPOSITE SIDE
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HPMA115C0-004
COMPACT THREE CHANEL OPPOSITE SIDE
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HPMA115C0-005
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892
HPMA115C0-005
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hpm-series-group-ciid-165892

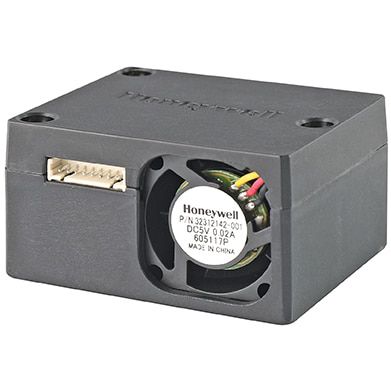

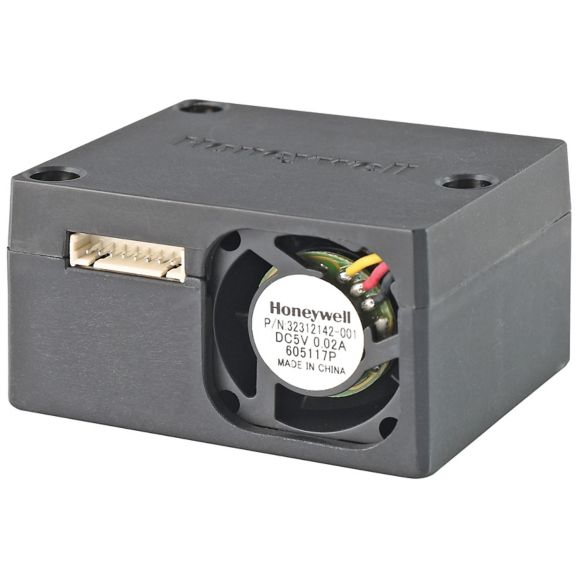

HPMA115S0-XXX
