バーコードスキャンモジュール
HF561シリーズ2DIイメージャ モジュール
オールインワンソリューション バーコード読み取り性能の向上 USB/RS232/TTLマルチインターフェースのサポート IP54。SRおよびER光ファイバー.
Please sign in to access more documents
Once signed in, you may be able to access additional documents for your account.
製品概要
ハネウェルのHF561シリーズ2Dイメージャモジュールは、強力な2Dバーコードリーダとして設計されています。このモジュールは、スクリーンバーコードの読み取りに特化したスキャン性能を提供し、お客さまがこれらの高スループットデバイスで効率を向上させるのを支援します。HF561シリーズのコンパクトなハウジングと柔軟な利便性により、さまざまなキオスクデバイスに簡単に統合できます。特に反射率の高い表面上のバーコードに対して高い読み取り能力を備え、非常に広い視野で操作しやすくすることで、スキャン性能を向上させ、信頼性の高い固定設置型スキャニングソリューションを実現します。高性能HF561シリーズは、高性能と信頼性を提供し、キオスクデバイスへの統合を簡素化し、バーコードの読み取り速度の向上を可能にし、大量のアプリケーション要件を満たすように設計されています。独自のグローバルシャッターセンサ（844 px x 640 px）に基づき、最大モーショントレランスは3m/s [9.8ft/s] に達し、読み取り速度と生産性を向上させます。耐久性に優れた設計IP54設計により、HF561シリーズは屋内および屋外のキオスクで使用できます。統合の容易さHF561シリーズは、デコード実装２D光学装置、ハウジング、あらかじめドリル加工された取り付け穴、USBまたはシリアル インターフェースを備え、お客さまのデバイスに統合する際に追加コンポーネントを購入する必要性を最小限に抑え、インストールを簡素化し、総所有コストを削減します。SR/ERオプションHF561シリーズには、お客さまのさまざまな用途に合わせてSR（標準レンジ）およびER（拡張レンジ）バージョンが用意されています。SRバージョンでは、近距離の読み取り角度が広くなり、ERバージョンでは読み取り距離が長くなります。 機能2列のLEDスキャニングステータスインジケータが色を変え、読み取り中に点滅し続け、バーコードの読み取りが成功したことを示します。さまざまなバーコード読み取りデバイスに簡単に統合できるため、アプリケーションの柔軟性が向上します。SRおよびER光学装置を使うことで、異なるアプリケーション要件に合わせて、超広角視野またはより長い読み取り距離を選択できます。1Dおよび2Dバーコードの迅速な読み取り、特に反射率の高い携帯電話画面の強力な読み取り機能により、アプリケーションの柔軟性を実現します。ハウジングの背面には、あらかじめドリルで開けられた4つのねじ穴があり、お客さまが取り付けるのに便利です。アプリケーション例高スループット、お客さま対応、OEMアプリケーションの例： セルフサービスキオスクスタジアム、イベント、公共交通機関などでのアクセス制御
データシート
名前
説明
ファイルサイズ
日付
サイズ
HF561 Series 2D Imager Module Datasheet
application/pdf 189.57 KB
5/24/2021
189.57 KB
マニュアル・ガイド
名前
説明
ファイルサイズ
日付
サイズ
Barcode Scanning OEM Solutions Pocket Range Guide
application/pdf 4.48 MB
7/11/2024
4.48 MB
ブローシャ―
名前
説明
ファイルサイズ
日付
サイズ
ハネウェルのロジスティックセンシングでよりスマートに作業 --
application/pdf 4.07 MB
11/24/2022
4.07 MB
製品写真
名前
説明
ファイルサイズ
日付
サイズ

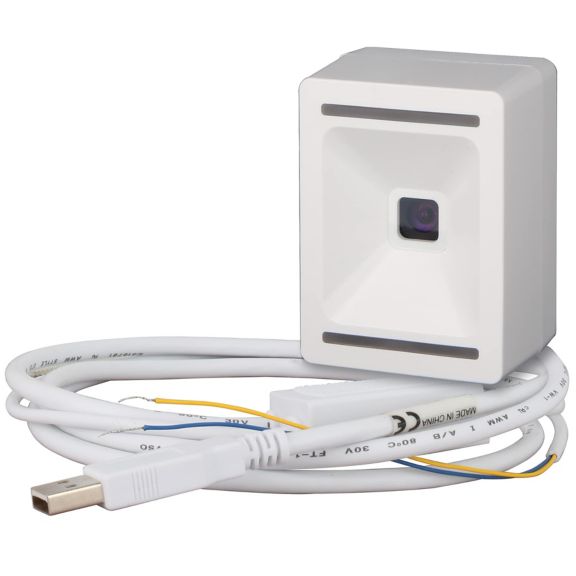

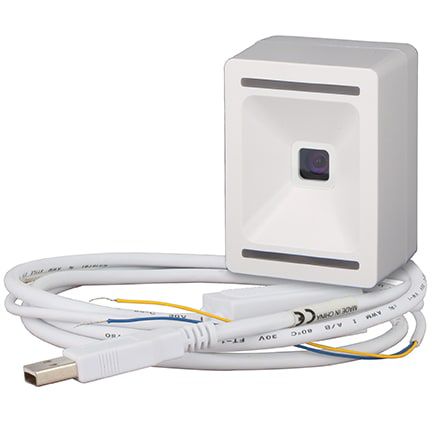

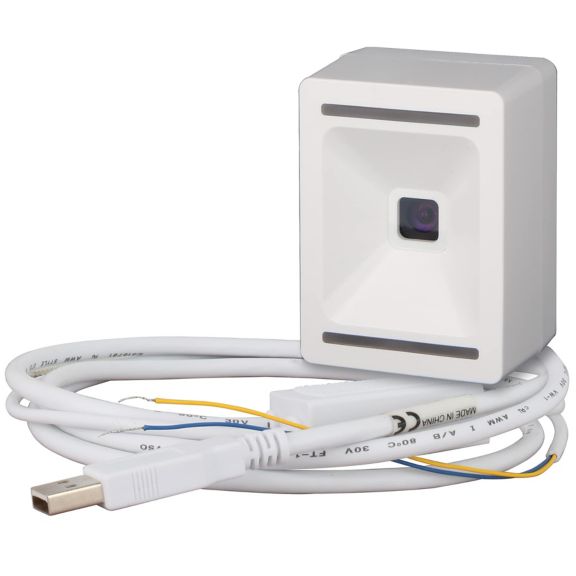

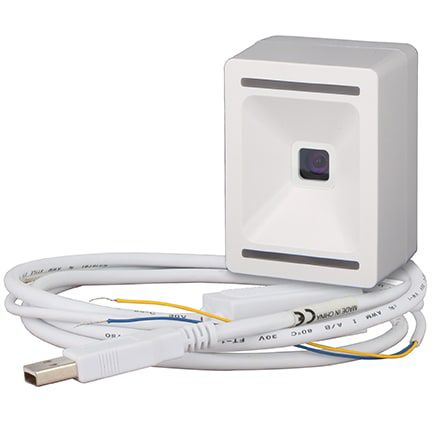

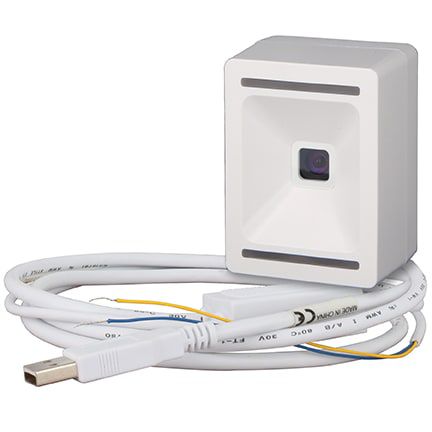

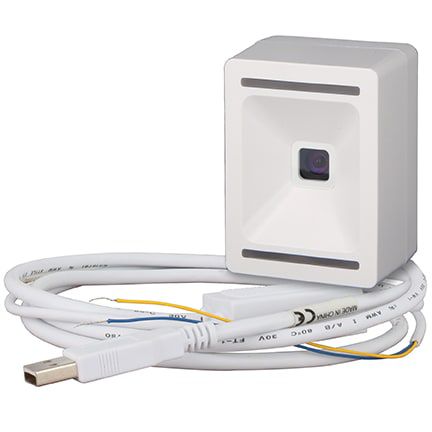

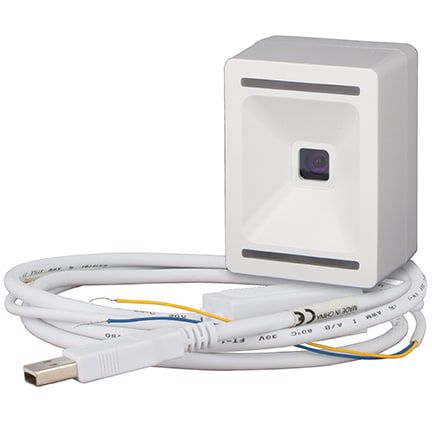

HF561 Series 2D Imager Module Lowres Photo
image/jpeg 16.62 KB
5/24/2021
16.62 KB
HF561 Series 2D Imager Module Highres Photo
image/jpeg 63.33 KB
5/24/2021
63.33 KB
HF561 Series 2D Imager Module Product Photo
application/zip 74.1 KB
6/1/2021
74.1 KB
名前
説明
ファイルサイズ
日付
サイズ
Barcode Scanning OEM Solutions Pocket Range Guide
application/pdf 4.48 MB
7/11/2024
4.48 MB
ハネウェルのロジスティックセンシングでよりスマートに作業 --
application/pdf 4.07 MB
11/24/2022
4.07 MB
HF561 Series 2D Imager Module Lowres Photo
image/jpeg 16.62 KB
5/24/2021
16.62 KB
HF561 Series 2D Imager Module Highres Photo
image/jpeg 63.33 KB
5/24/2021
63.33 KB
HF561 Series 2D Imager Module Product Photo
application/zip 74.1 KB
6/1/2021
74.1 KB
HF561 Series 2D Imager Module Datasheet
application/pdf 189.57 KB
5/24/2021
189.57 KB
名前
説明
ファイルサイズ
日付
サイズ
Barcode Scanning OEM Solutions Pocket Range Guide
4.48 MB
7/11/2024
HF561 Series 2D Imager Module Lowres Photo
16.62 KB
5/24/2021
HF561 Series 2D Imager Module Highres Photo
63.33 KB
5/24/2021
HF561 Series 2D Imager Module Product Photo
74.1 KB
6/1/2021
Product Number
お願いします サインインして、アカウントに基づいて購入可能な部品番号を表示します サインイン
Part Number
Description
Leaf Category
Thumbnail
Add to list
HF561ER-3-TTL
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561ER-3-TTL
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561ER-4-RS232
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561ER-4-RS232
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561ER-M-RS232
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561ER-M-RS232
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-1-USB
KIT, HF561SR, USB
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-1-USB
KIT, HF561SR, USB
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-1-USB-I
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-1-USB-I
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-2-RS232
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-2-RS232
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-3-TTL
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-3-TTL
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-4-RS232
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-4-RS232
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-M-RS232
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-M-RS232
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-M-USB
MODULE, HF561SR, USB
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
HF561SR-M-USB
MODULE, HF561SR, USB
https://s7d1.scene7.com/is/image/Honeywell65/sps-siot-hf561-series-photo-ciid-180530
