トルク変換器
モデル9300
クランプオン ロータリートルクトランスデューサ システム 任意のシャフトをトルクトランスデューサに変換
Please sign in to access more documents
Once signed in, you may be able to access additional documents for your account.
製品概要

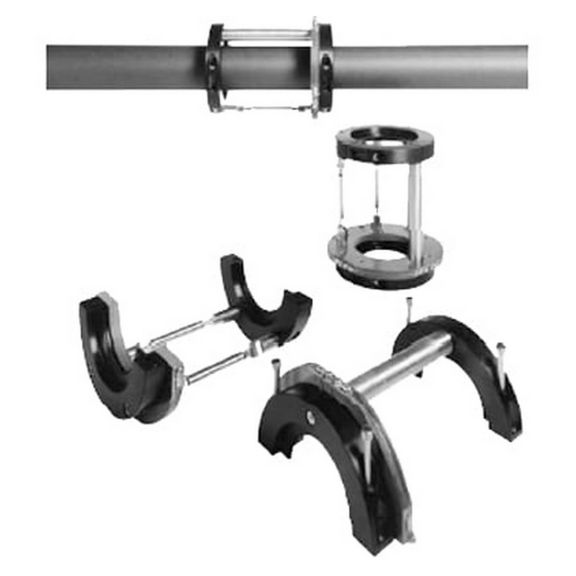

シリーズ9300 トルク計は、ダウンタイムの少ない機械でのトルク測定に最適です。クランプオンカラーをあらかじめ校正された曲げビームに素早く取り付けることで、I/Oシャフトが即時トルク トランスデューサに変換されます。9300シリーズは、同一のシステムの繰り返し試験を必要とするアプリケーションに最適です。クランプオン9300シリーズは、トルクを感知するために、重壁または頑丈なシャフトの周りの均衡したカラーによって各端でクランプされる、事前に校正された曲げビームを使用します。
設置された装置はそれぞれ、曲げビーム長の1つを選択して、オンボードRFトランスミッタへ特定の出力を生成します。ひずみゲージの出力は、RFテレメトリパッケージを介して読み出し装置または制御ループに結合されます。高トルク範囲と直径2.5in～15.4inのシャフトに対応するため、さまざまなカラーとベンディングビームが利用可能です。動作速度は、2,500RPMからゼロRPMまでです。内蔵のトランスミッタは、過酷な環境や高振動に対応するために環境的に密封できます。
機能
- 非直線性：0.15%
- 短期の試験に最適
- 任意のシャフトをトルクトランスデューサに変換
- 直径が63.5mm [2.5in] から391,16mm [15.4in]までシャフトに対応するためさまざまなカラーと曲げビームを利用可能
- 動作速度：2500RPMからゼロRPM
- 過酷な環境や高振動に最適
