トルク変換器
モデル1254
50lb-in～200lb-in：50lb-ft～1,000lb-ft 六角ドライブ（50および100in-lbサイズ）およびスクエア ドライブ構成200in-lb以上。
Please sign in to access more documents
Once signed in, you may be able to access additional documents for your account.
製品概要

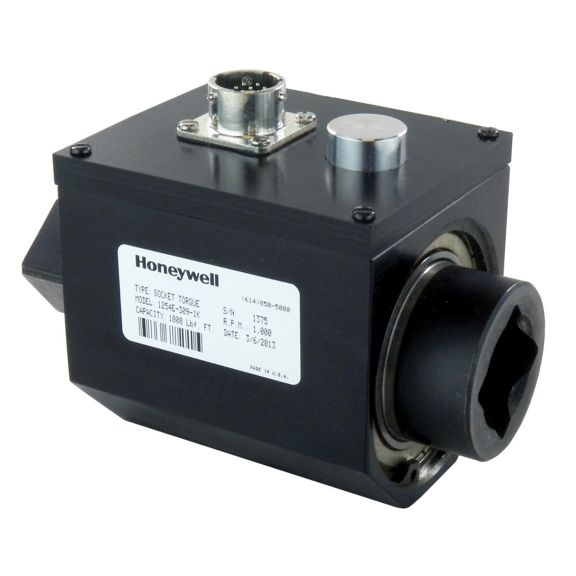

モデル1254 ソケットレンチ トルクトランスデューサ、50lb-in～200lb-in：50lb-ft～1,000lb-ft、非直線性およびヒステリシス 0.15%、六角ドライブ（50および100lb-inサイズ）およびスクエア ドライブ構成、増分エンコーダ（オプション）、ポータブル用途に適応可能。センサは、主に、生産用締付作業におけるストールおよびクラッチタイプのナットランナーの出力トルクを測定するために使用されます（機械的インパクトレンチには推奨されません）。増分エンコーダを装備したユニットは、ファスナーのロータリー角度およびトルクデータが必要な用途に使用できます。これらのセンサは、ナットのロータリー、張力制御、および歩留り制御という締め付け方法を使用して、システムの動作をモニタリングするために使用されます。
機能
- 容量 50in-lb～1000ft-lb
- 非線形性とヒステリシス：0.15%
- 六角（in-lbサイズ）とスクエアドライブの構成
- 増分エンコーダ（オプション）
- ポータブル用途に適応可能
- 特別なアダプタツールは不要
- 繰り返し可能なトルク測定
