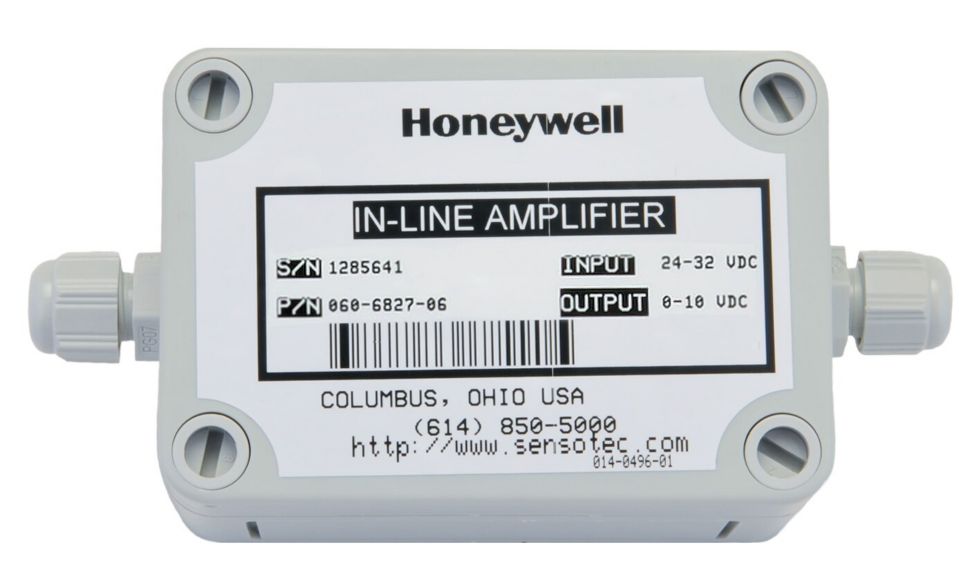

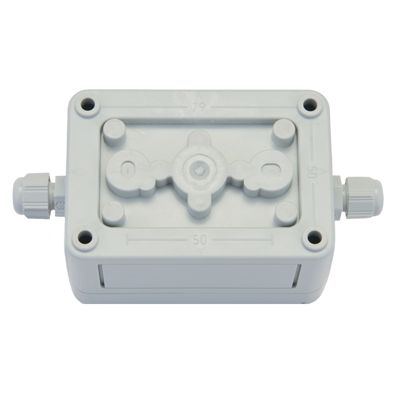

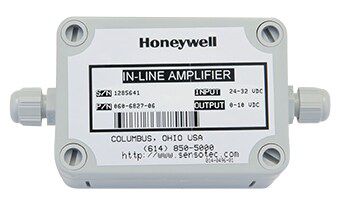

Series UBP-10

El amplificador en línea bipolar modelo UBP-10 suministra un voltaje de excitación de puente altamente regulado para el transductor y convierte la señal en milivoltios del transductor a una señal de ±10 V CC. (-)La SALIDA está sesgada aproximadamente 1/3 de la tensión de alimentación. La salida oscilará de 0 V CC a 10 V CC alrededor del voltaje de referencia (-)SALIDA. El amplificador en línea modelo universal cuenta con tres voltajes de excitación seleccionables, ajustes de ganancia programables, un amplio rango de ajuste a cero y un relé de calibración de desviación de estado sólido con memoria intermedia para una calibración rápida.

Funcionalidades

• Únicamente para repuestos, no apto para usar en diseños nuevos
• Amplificador de sensor con galga extensiométrica
• Salida de ±5 V CC
• Voltaje de alimentación en ±15 V CC
• Carcasa NEMA 4
• Voltajes de excitación seleccionables: 3 V, 5 V o 10 V a 70 mA
• Aumenta la proporción señal-ruido en entornos ruidosos
• Se eliminan los efectos de las caídas óhmicas en fuentes de excitación
• Las señales pueden enviarse a los sistemas de datos desde fuentes de baja impedancia
