Zentrale Komponenten

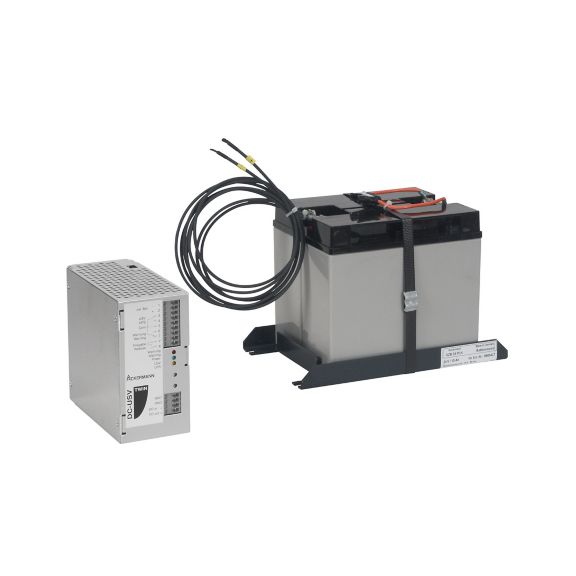

USV-Modul 24 V DC (10 A) für Netzgerät 10 A
Unterbrechungsfreie Stromversorgung 24 V DC / 10 A (Online DC-USV) als Zusatz zum 24 V DC-Netzgerät.
Please sign in to access more documents
Once signed in, you may be able to access additional documents for your account.
Artikel-Nr.: 89954C7
Unterbrechungsfreie Stromversorgung 24 V DC / 10 A (Online DC-USV) als Zusatz zum 24 V DC-Netzgerät. Das USV-Gerät ist konzipiert für den Aufbau einer sicheren, absolut unterbrechungsfreien 24-V-Gleichspannungs-Stromversorgung und übernimmt im Systemverbund mit dem 24 V DC-Netzgerät bei Netzausfall durch Zuschalten eines Batteriemoduls die unterbrechungsfreie Stromversorgung der angeschlossenen Rufanlage (RA). Netzausfälle sowie Störungen werden gemäß DIN VDE 0834-1: 2016-06 gemeldet. Bei vorhandener Netzspannung werden die Verbraucher vom Netzgerät versorgt und gleichzeitig die Batterien des USV-Gerätes geladen.
Zusätzliche Informationen
Wandmontage der Batterie innerhalb der Unterverteilung.
Zur Erreichung der maximalen Überbrückungszeit muss ein Austausch des Akkus alle 4 Jahre erfolgen.
Zubehör
89954CA Gehäuse aP für Netzgerät / USV 5 A-10 A
89954C7E Ersatz-Akku für DC-USV 10 A / 15 Ah
Andere
- Befestigung
- Hutschiene (USV-Modul)
- Wandmontage (Batterie)
- Umgebungstemperatur
- 0 °C ... 50 °C
- Überbrückungszeit
- 60 min (bei 70 % Last und T = 20 °C)
- Dimensions
- B: 250 mm H: 180 mm T: 159 mm (Batterie)
- B: 47 mm H: 138 mm T: 115 mm (USV-Modul)
- Batteriekapazität
- 15 Ah
- Ausgangsspannung
- 19,5 V DC ... 26,5 V DC
- Gewicht
- ca. 0,4 kg (USV-Modul)
- Schutzart
- IP 20
Andere
- Befestigung
- Hutschiene (USV-Modul)
- Wandmontage (Batterie)
- Umgebungstemperatur
- 0 °C ... 50 °C
- Überbrückungszeit
- 60 min (bei 70 % Last und T = 20 °C)
- Dimensions
- B: 250 mm H: 180 mm T: 159 mm (Batterie)
- B: 47 mm H: 138 mm T: 115 mm (USV-Modul)
- Batteriekapazität
- 15 Ah
- Ausgangsspannung
- 19,5 V DC ... 26,5 V DC
- Gewicht
- ca. 0,4 kg (USV-Modul)
- Schutzart
- IP 20
- Befestigung : Hutschiene (USV-Modul)|Wandmontage (Batterie)
- Umgebungstemperatur : 0 °C ... 50 °C
- Überbrückungszeit : 60 min (bei 70 % Last und T = 20 °C)
- Dimensions : B: 250 mm H: 180 mm T: 159 mm (Batterie)|B: 47 mm H: 138 mm T: 115 mm (USV-Modul)
- Batteriekapazität : 15 Ah
- Ausgangsspannung : 19,5 V DC ... 26,5 V DC
- Gewicht : ca. 0,4 kg (USV-Modul)
- Schutzart : IP 20
