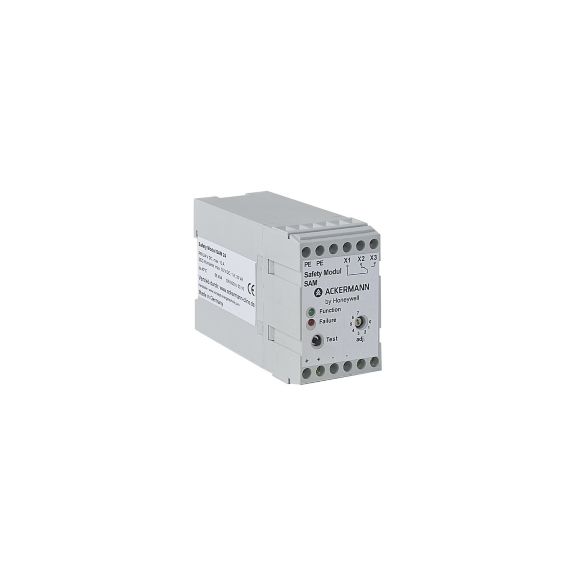

Erdschluss Detektor DIN VDE 0834-1: 2016-06

Artikel-Nr.: 89954CB

Erdschluss Detektor zur Überwachung des SELV-Gleichspannungsnetzes der Rufanlage auf Erdschlüsse und gefährliche Fremdspannungen, bedingt u.a. durch Isolationsfehler und fehlerhafte Verkabelungen. Einsatz als Bestandteil eines medizinisch-elektrischen Systems, um den Schutz des Patienten vor gefährlichen Ableitströmen zu gewährleisten.

Installation des Erdschluss Detektors in Verbindung mit dem Einphasen-Netzgerät (5/10 A) zur dauerhaften Überprüfung der sicheren Versorgung der Rufanlage gemäß SELV-Standard (2xMOPP).

Zustandsanzeige des Gerätes via LED-Anzeigen: Betrieb und Störung. Zur Erfüllung der Anforderungen der DIN VDE 0834-1: 2016-06 an eine verteilte SELV-Installation erfolgt die Störungsmeldung bis zur Störungsbeseitigung durch den integrierten Relaiskontakt (Wechsler). Aufschaltung auf ein Gefahren-Management System erforderlich sowie Einleitung Eskalations-Routinen zur Wiederherstellung des störungsfreien Betriebs der Rufanlage. Simulation eines Erdschlusses durch das Betätigen des integrierten Testtasters.

Einstellung der Auslöseschwelle in acht Stufen via Codierschalter von 48-480k Ohm: d.h. einem Ableitstrom zwischen 50 µA und 500 µA.

Leistungsmerkmale

Auslöseschwelle Ableitstrom:

• 50-500 μA (nach PE)

Auslöseschwelle Fremdspannung:

• 14-19 V AC/DC

• (von 24 V DC/GND zu PE)

Meldekontakt:

• Wechsel potentialfrei
• Belastung 30 V DC, max. 1 A

Zusätzliche Informationen

EN 60950-1

EN 55022 Klasse B

EN 61000-3-2/-4-2, 3, 4, 5, 6, 8, 11
