Magnetische Sensoren

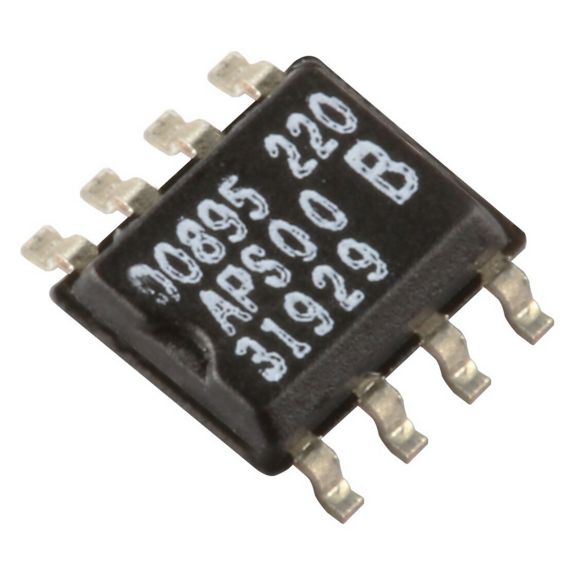

APS00B Winkelsensor-IC

Hochauflösende magnetoresisitve Abstandserkennung. SOIC-8-Gehäuse. Ausgabe doppelter analoger Spannungen reagiert auf Änderungen des Magnetfeldwinkels

Overview
APS00B Angle Sensor IC

Bei den integrierten Schaltkreisen (IC) für hoch auflösende magnetische Winkelpositionssensoren APS00B von Honeywell handelt es sich um SMD-bestückbare Miniaturgeräte für den Winkel- oder Drehweg zum Messen des magnetischen Sättigungsfelds.

Das APS00B-Gerät erzeugt eine analoge Ausgangsspannung, die mit der Richtung des auf der Oberfläche des integrierten Schaltkreises verlaufenden Magnetflusses variiert. Es enthält doppelte, Wheatstone-Brücken im gesättigten Modus, die phasenverschobene Signale (Sinus und Kosinus) erzeugen, mit denen Winkelmessungen von bis zu 180° vorgenommen werden können.

Dieses Produkt ist eine kostengünstige und platzsparende Lösung für Originalherstellerdesigns mit hohem Volumen. Zu den möglichen Anwendungen zählen Positionsmessung, Drehzahl- und Winkelmessung sowie berührungslose Präzisionspositionsmessung.

Die integrierten Schaltkreise APS00B für Sensoren nutzen die anisotrope magnetoresistive Technologie (AMR) von Honeywell, die Vorteile gegenüber Hall-Effekt-Magnetsensoren bietet. Sie bieten eine Auflösung von mehr als einem Zehntelgrad oder einem Zehntelmillimeter, können mit einer großen Bandbreite von Magnet-Sensor-Lücken betrieben werden und sind unempfindlich gegen Stöße und Vibrationen. Die Magnetsensoren von Honeywell zählen zu den genauesten und verlässlichsten Sensoren der Branche.

Diese SMD-bestückbaren Geräte werden direkt auf den Leiterbahnen einer Leiterplatte montiert. Sie werden mithilfe eines automatischen Aufschmelzlötverfahrens angebracht, für das keine Bohrung erforderlich ist. Dadurch können die Kosten der Leiterplatte gesenkt werden.
