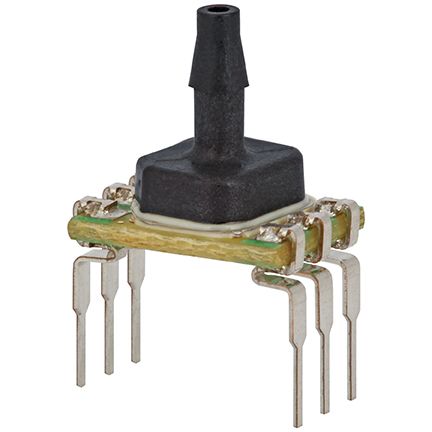

Sensores básicos Serie ABP2

La Serie ABP2 es un sensor de presión de silicio piezorresistivo que ofrece una salida digital para leer presiones superiores al rango de temperatura y el intervalo de presión de escala completa especificados. Están completamente calibrados y compensados térmicamente para deriva del sensor, sensibilidad, efectos de temperatura y errores de precisión (que incluyen no linealidad, repetibilidad e histéresis) mediante un ASIC (circuito integrado de aplicación específica) en placa.

Los valores de salida calibrados para presión y temperatura se actualizan a aproximadamente 200 kHz. Todos los productos están diseñados y fabricados según los estándares de la norma ISO.9001. La opción de medio líquido incluye un revestimiento de gel adicional para proteger los componentes electrónicos en el puerto P1, lo que permite su uso con líquidos no corrosivos (p. ej., agua y salina) y en aplicaciones donde pueda haber condensación.

La serie ABP2 está disponible en empaquetado de tubo. El empaquetado de la cinta de bolsillo y el carrete está disponible a solicitud.

VALOR PARA LOS CLIENTES

• Simplifica el rediseño: El tamaño pequeño permite ahorrar espacio en la PCB (placa de circuitos impresos), lo que simplifica el diseño en dispositivos más pequeños y menos potentes. Cumple con los requisitos del nivel.1 de sensibilidad a la humedad de la norma IPC/JEDEC J-STD-020E:
  • Le permite evitar daños térmicos y mecánicos durante la realización o reparación de la soldadura por refusión, que se producirían con sensores menos calificados.
  • Permite una vida útil ilimitada cuando se almacena en <30 °C/85 %RH (simplifying storage and reducing scrap).
  • Elimina los cocimientos prolongados antes del reflujo.
  • Permite una fabricación ajustada debido a la estabilidad y facilidad de uso poco después del reflujo.
• Rentabilidad: El tamaño pequeño permite a los ingenieros reducir los costos de producción y diseño, al tiempo que mantienen el rendimiento mejorado y la fiabilidad de los sistemas que diseñan.
• Preciso: La TEB (banda de error total) y el amplio rango de presión permiten que los ingenieros optimicen el rendimiento del sistema mediante la mejora de la resolución y la precisión del sistema.
• Flexible: El rango de voltaje de alimentación, la variedad, los tipos y los rangos de las unidades de presión, las opciones de salida y el amplio rango de temperatura simplifican el uso en la aplicación.
• Versátil: La compatibilidad con medios húmedos, el bajo consumo y las opciones de salida de temperatura convierten al sensor en una opción versátil para las aplicaciones de Internet de las cosas.

DIFERENCIACIóN

• El diseño específico de la aplicación garantiza la idoneidad para una amplia gama de requisitos del cliente.
• La salida digital permite que el sensor se conecte directamente a los circuitos del cliente sin necesidad de realizar cambios de diseño importantes
• Banda de error total:
  • Brinda una medición más integral del rendimiento en el rango de temperatura compensada, lo que minimiza la necesidad de probar y calibrar cada sensor y, en consecuencia, se reducen potencialmente los costos de producción: se mejora la precisión de los sensores y se ofrece facilidad en la capacidad de sustitución de sensores debido a una variación mínima entre una pieza y otra.
  • Mejora la precisión del sensor
  • Ofrece facilidad de intercambio de sensores gracias a una variación mínima de pieza a pieza

APLICACIONES

• Médico: Ventiladores/ventiladores portátiles, CPAP, análisis de sangre, monitorización de la presión arterial, sacaleches, dosificación de fármacos, camas de hospital, máquinas de masaje, concentradores de oxígeno, monitorización de pacientes, equipo de apnea del sueño, analizadores de orina y terapia de heridas
• Industrial: Transmisores de climatización/HVAC, ciencias biológicas, manipulación de materiales, control y regulación neumáticos, monitorización de gases de proceso y posicionadores/posicionadores de válvulas
• Comerciales: Camas de aire, cafeteras, lavadoras, medición de nivel, lavavajillas, aspiradoras, secadoras de manos y arroceras
• Transporte: Frenos de aire, monitorización de CNG, carretillas elevadoras y medición del nivel de combustible

CARACTERíSTICAS

• Banda de error total: Tan bajo como ±1.5% de FSS
• Opción de medios líquidos: Compatible con una variedad de medios líquidos
• Estabilidad a largo plazo: tan bajo como ±0.2% de FSS
• Precisión: ±0,25.%FSS BFSL
• Amplio rango de presión: ±6 mbar a ±12 bar - ±600 Pa a ±1.2 MPa - ±2 inH2O a ±175 psi
• Presiones de ruptura altas
• Amplia selección de rangos de temperatura de operación de -40 °C a 110 °C [-40 °F a 230 °F]
• Calibrado en un amplio rango de temperaturas de -40 °C a 110 °C [-40 °F a 230 °F]
• Salida digital de 24.bits compatible con SPI o I2C
• Interfaz lista para IoT (Internet de las cosas)
• Consumo de energía ultrabajo (hasta 0.01 mW de potencia media, frecuencia de medición de 1 Hz)
• Cumple con el nivel.1 de sensibilidad a la humedad de la norma IPC/JEDEC J-STD-020E
• Cumple con REACH y RoHS
• Compatible con alimentos
• Salida de temperatura disponible
• Materiales compatibles NSF-169 LFGB y BPA
